Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều kiện: | Mới | Côn trục chính: | Er25 |
|---|---|---|---|
| Tốc độ trục chính: | 24000 vòng / phút | Kích thước bảng: | 800 * 600mm |
| Sức mạnh (W): | 5,5KW | Kiểu: | Theo chiều dọc |
| Sự bảo đảm: | 12 tháng | Ứng dụng: | Kim loại |
| Du lịch trục X: | 700mm | Du lịch trục Z: | 330mm |
| Điểm nổi bật: | Máy cắt khắc CNC đứng,Máy cắt khắc CNC 5.5kw,Trung tâm khắc CNC trục chính ER25 |
||
Đặc trưng
1. Trục X, Y, Z là trục tuyến tính, tốc độ nạp tiêu chuẩn là 10m / phút.CM650B cũng có thể được kết hợp đặc biệt với 24m / phút.
2. Thông qua phân tích phần tử hữu hạn, áp dụng đúc cát nhựa chất lượng cao, độ ổn định chính xác và độ cứng cao, giữ ổn định xử lý ở tốc độ cao.
3. Hộp trục chính áp dụng cấu trúc kiểu mặt bích, cải thiện độ cứng cắt trục chính và nâng cao hiệu suất chống va chạm của trục chính.
4. Các thành phần quan trọng như khớp nối, ổ trục và vít bi đều có xuất xứ từ Đức.Nhật Bản và Đài Loan thương hiệu phụ tùng chính xác chất lượng cao, đảm bảo chất lượng ổn định cao của máy.
Đúc chất lượng cao, nhanh và ổn định

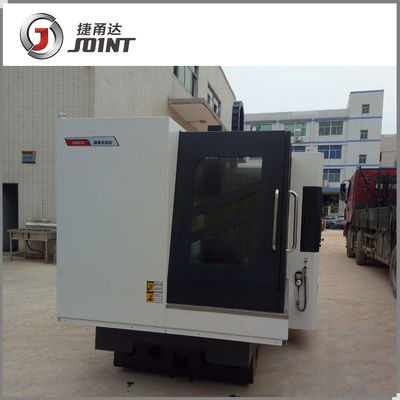

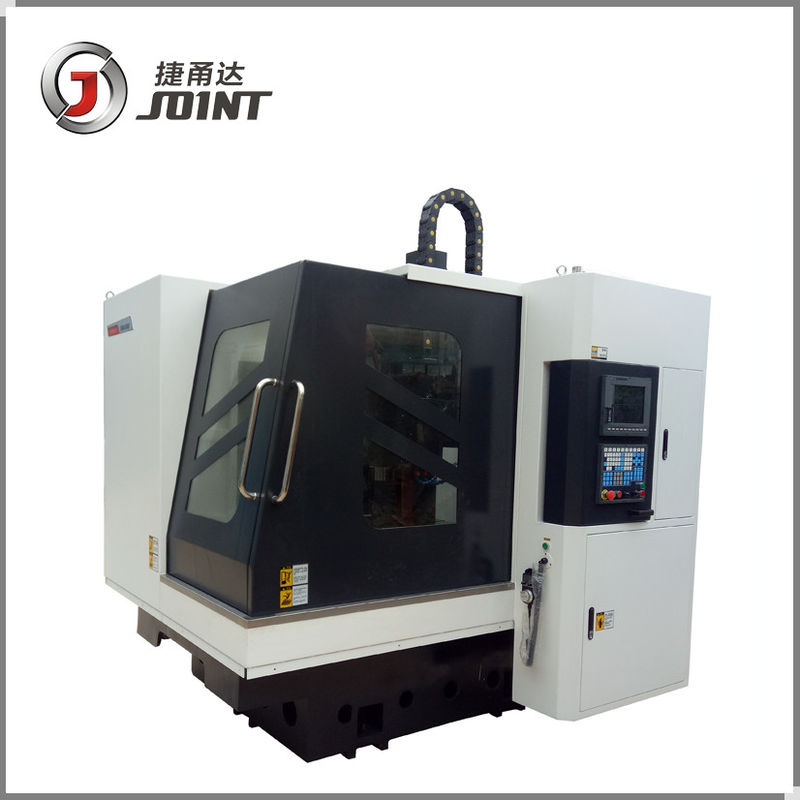

Dòng CM sử dụng các vật đúc chất lượng cao và thiết kế khung giàn cột dầm để đảm bảo tổng thể máy phù hợp để vận hành nhanh chóng và ổn định.Với trục chính cơ giới 18000/24000/30000/40000 vòng / phút để làm thịt tất cả các loại máy khắc và phay có độ tinh xảo cao.Có thể được sử dụng rộng rãi trong hoàn thiện thô khuôn chính xác một lần, điện cực đồng khuôn, gia công các bộ phận nhôm, sản xuất khuôn giày, khuôn máy mặt nạ, gia công cố định, ngành công nghiệp đồng hồ.
Sự chỉ rõ
| Mô hình | CM870C | CM870 | ||
| Kích thước bàn | mm | 800 * 600 | 860 * 720 | |
| Hành trình trục X | mm | 700 (Với 630 ATC) | 720 (Với ATC 670) | |
| Hành trình trục Y | mm | 800 | 800 | |
| Hành trình trục Z | mm | 330 | 330/310 (trục chính BT30) | |
| Chiều rộng giàn | mm | 760 | 800 | |
| Côn trục chính | ER25 / BT30 * | ER25 / BT30 * | ||
| Tốc độ quay trục chính (Trục quay có động cơ) | vòng / phút | 24000/18000 * | 24000/18000 * | |
| Động cơ trục chính | kw | 5,5 / 7,5 * | 5,5 / 7,5 * | |
| Động cơ servo ba trục | kw | 0,85 | 1,3 | |
| Khoảng cách giữa trục chính và bàn | mm | ER25: 80-410 BT30: 110-440 * |
ER25: 50-380 BT30: 85-360 * |
|
| Kích thước khe T | mm | 5-18 * 115 | 5-18 * 160 | |
| Nguồn cấp dữ liệu nhanh ba trục | m / phút | 15 | 15 | |
| Nguồn cấp dữ liệu cắt ba trục | m / phút | số 8 | số 8 | |
| Kích thước (L * W * H) | mm | 1980 * 2400 * 2350 | 2560 * 2540 * 2880 | |
| Cân nặng | Kilôgam | 3800 | 4300 | |
| Tối đatải của bàn | Kilôgam | 400 | 800 | |
Trang bị tiêu chuẩn
1. Hệ thống điều khiển LNC / SYNTEC
2. Nắp đậy hoàn toàn kèm theo
3. Hệ thống khí nén
4. Hệ thống bôi trơn Anto
5. Hệ thống làm mát bộ phận làm việc
6. Hệ thống phản hồi bộ mã hóa bên trong ba trục
7. Trao đổi nhiệt
8. Dầu làm mát trục chính
9. Tay quay
10. Truyền mạng Giao diện
11. Đèn báo động
12. Đèn làm việc
13. Hướng dẫn cách che
14. Tài liệu kỹ thuật
15. Hướng dẫn vận hành
Phụ kiện tùy chọn
1. ATC
2. Bàn quay
3. Bộ định vị dụng cụ
