Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước bàn đánh thức: | 1000 * 500mm | Tốc độ quay trục chính: | 1000/12000 vòng / phút |
|---|---|---|---|
| Tỷ lệ động cơ trục chính: | 7,5Kw | Hành trình trục X / Y / Z: | 800/500/500mm |
| Khe T: | 3-18 * 130 | Khoảng cách giữa bàn và mũi trục chính: | 180-680MM |
| Độ côn / đường kính trục chính: | Trục chính mũi ngắn BT40-140 |
Giới thiệu:

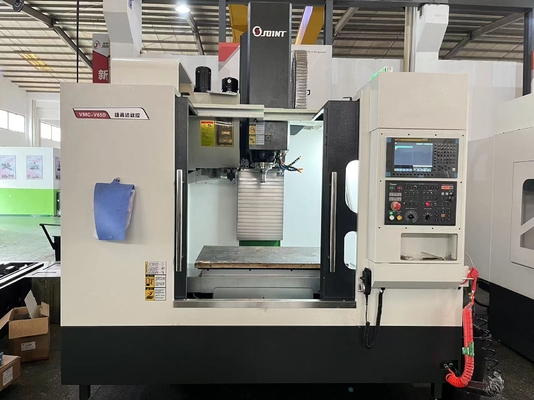

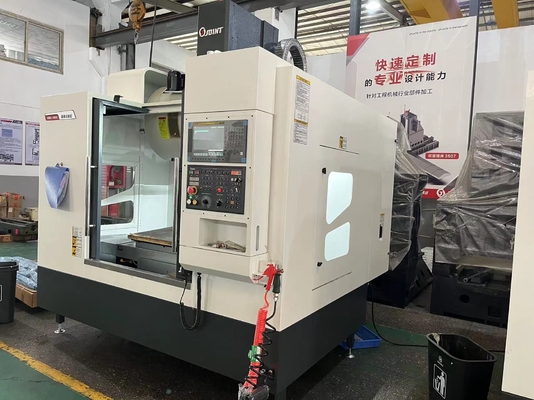

1. Cái nàyMáy phay CNC dòng V cấp tốc nhanh nên phù hợp với các chi tiết hàng loạt có nhiều dụng cụ, gia công phức tạp.
2. Chủ yếu là gia công tủ, bề mặt cong phức tạp, dị bộ phận, đĩa, tay áo, bộ phận tấm, v.v.
Đặc tính sản phẩm:
1. Ba trục áp dụng cách dẫn hướng tuyến tính bóng hoặc cách dẫn hướng tuyến tính con lăn, cấp liệu nhanh: 48m / phút
2. Đế và cột có nhịp lớn, có thể chịu quán tính do G cao tạo ra và đặc điểm phản ứng động tổng thể của máy công cụ cao.
3. Echâm biếmcácchip phía sauBăng tảivới hệ thống loại bỏ phoi dòng lớn, có thể đáp ứng yêu cầu loại bỏ phoi nhanh chóng.
4. Tùy chọn với trục chính loại dây đai 10000 vòng / phút, loại kết nối trực tiếp 12000, trục chính 15000 vòng / phút và thông qua trục chính làm mát, trục phun hình khuyên.
Sự chỉ rõ:
| MỤC | V85D | ||
| Kích thước bàn | mm | 1000 * 500 | |
| Hành trình trục X | mm | 800 | |
| Hành trình trục Y | mm | 500 | |
| Hành trình trục Z | mm | 500 | |
| Khoảng cách giữa trục chính và bàn | mm | 180-680 | |
| Khoảng cách giữa trục chính và cột | mm | 554 | |
| Tốc độ quay trục chính | vòng / phút | Đai 10000 / trực tiếp 12000 * | |
| Côn trục chính | Trục chính mũi ngắn BT40-140 | ||
| Động cơ trục chính | kw | 7,5 | |
| Kích thước khe T | mm | 5-18 * 102 * 82 | |
| Ba trục | Đường dẫn hướng tuyến tính con lăn | ||
| Nguồn cấp dữ liệu nhanh trục X | m / phút | 48 | |
| Nguồn cấp dữ liệu nhanh trục Y | m / phút | 48 | |
| Nguồn cấp dữ liệu nhanh trục Z | m / phút | 48 | |
| Cắt nguồn cấp dữ liệu | m / phút | 15 | |
| Định vị chính xác | mm / m | 0,006 | |
| Tối thiểu.đặt đơn vị di chuyển | mm | 0,001 | |
| Kích thước | mm | 2400 * 2635 * 2830 | |
| Trọng lượng | Kilôgam | 4200 | |
| Tải bàn | Kilôgam | 550 | |
|
Trang bị tiêu chuẩn: |
Phụ kiện tùy chọn: |
Ngành ứng dụng:
Tổng quan:
