Thông tin chi tiết sản phẩm:
Thanh toán:
|

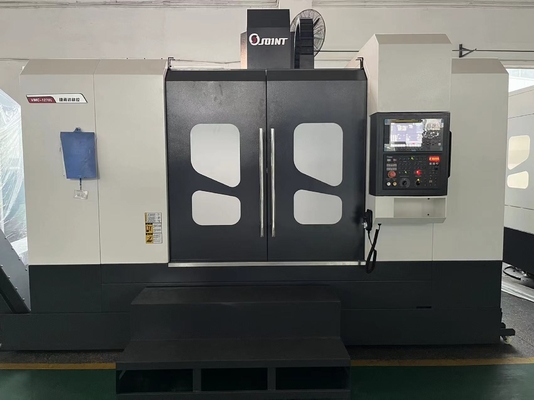

| Người mẫu: | VMC-1270L, | Ba lưỡi rìu: | Đường ray tuyến tính trục X/Y, đường ray hộp trục Z |
|---|---|---|---|
| Tỷ lệ động cơ trục chính: | 11kw | Độ côn / đường kính trục chính: | BT40-150/BT50-155 |
| Tốc độ quay trục chính: | tiêu chuẩn 8000rpm | Kích thước bàn làm việc: | 1360*700 |
| Du lịch ba trục: | 1200/700/750 | Khoảng cách giữa trục chính và bàn làm việc: | 180-930/140-890 |
Đặc tính sản phẩm:
1. Đường ray dẫn hướng hai trục của máy L sê-ri X / Y đều là cặp đường ray dẫn hướng tuyến tính bóng, cặp đường ray dẫn hướng trượt.
2. Kết cấu có độ cứng cao, đáp ứng yêu cầu cắt nặng dưới sự vận hành nhanh chóng của máy công cụ.
3. Khớp nối, ổ trục, trục chính, vít bi, ray dẫn hướng tuyến tính, ổ chứa dụng cụ, xi lanh dao nghịch, những bộ phận quan trọng này sử dụng các phụ kiện cấp độ chính xác của thương hiệu Đức, Nhật Bản, Đài Loan để đảm bảo độ chính xác và chất lượng của nó.
4. Mô đun hóa các cấu hình khác nhau để đáp ứng các yêu cầu xử lý cá nhân khác nhau của khách hàng: chất làm mát qua trục chính (CTA);trục chính vòng lò xo;Trục chính loại đai 8000rpm, trục chính kết nối trực tiếp 10000-15000rpm.
5.Bàn làm việc 1270L là cấu trúc thanh đôi, cải thiện hiệu quả khả năng chống biến dạng của bàn làm việc.
6. Dòng máy này đã hoàn thiện, từ 650L-1890L, phù hợp với các yêu cầu gia công chi tiết kim loại vừa và nhỏ.
7.Trung tâm gia công sê-ri này được thiết kế đặc biệt để gia công chi tiết, đẩy nhanh tốc độ nạp của máy, đồng thời tính đến các yêu cầu cắt cứng cao của máy.
Sự chỉ rõ:
| Người mẫu | VMC-1270L | |||
| Đi du lịch | Hành trình trục X | mm | 1200 | |
| Hành trình trục Y | mm | 700 | ||
| Hành trình trục Z | mm | 600 | ||
| Khoảng cách giữa trục chính và bàn | mm | 87-687 | ||
| Khoảng cách giữa trục chính và cột | mm | 785 | ||
| Bàn | Kích thước | mm | 1360*700 | |
| Trọng tải | Kilôgam | 1000 | ||
| Kích thước khe chữ T | mm | 18-5-122 | ||
| Con quay | côn | BT50 | ||
| Đường kính trả góp | mm | Φ150 | ||
| tốc độ quay | r/phút | 6000 | ||
| ba trục | mô-men xoắn đầu ra | NM | 20/20/20(FANUC β) | |
| tỷ lệ động cơ | KW | 3/3/3(FANUC β) | ||
| cắt nguồn cấp dữ liệu | mét/phút | 10 | ||
| thức ăn nhanh | mét/phút | 20/20/12 | ||
| Loại cánh tay Tạp chí công cụ | công suất công cụ | t | 20 | |
| Đường kính/chiều dài/trọng lượng tối đa của dụng cụ | mm/mm/kg | 134/150/15 | ||
| Đường kính tối đa của dụng cụ (không có dụng cụ) | mm | 185 | ||
| Thời gian thay dao (TT) | S | 6 | ||
| Sự chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,008/0,008/0,008 | |
| Lặp lại độ chính xác định vị (X/Y/Z) | mm | 0,006/0,006/0,007 | ||
| Khác | Kích thước | mm | 3560*3300*3300 | |
| Công suất điện | KVA | 20 | ||
| Trọng lượng | Kilôgam | 9000 | ||
|
Trang bị tiêu chuẩn: |
Phụ kiện tùy chọn: |

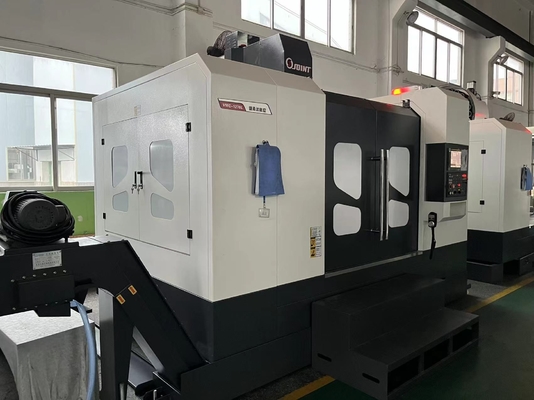

Tham chiếu thân máy bay: Đường ray trục Y 4.
Ngành ứng dụng:
Khuôn nội thất ô tô Xử lý bộ lọc trạm gốc 5G
Bưu kiện:
1. Pallet gỗ của chúng tôi (vỏ gỗ) sẽ khử trùng và có thể nhận được chứng chỉ khử trùng.
2. Gói hàng của chúng tôi sẽ rất cẩn thận đối với các bộ phận, phụ kiện của máy.
Mỗi bộ phận, phụ kiện cần tháo ra khỏi máy, chúng tôi sẽ dùng bông ngọc trai và màng trong suốt để đóng gói.
Và ghi lại chúng.
