Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước bàn làm việc: | 1000 * 550mm | Hành trình trục X / Y / Z: | 800/540/550mm |
|---|---|---|---|
| Khoảng cách từ trục chính và bảng: | 95-645mm | Khoảng cách giữa tâm trục chính và cột: | 570mm |
| Tốc độ quay trục chính: | 1000/12000 / 18000 vòng / phút | động cơ trục chính: | 7,5Kw |
| Ba trục đường sắt: | Đường dẫn nằm ngang con lăn | Độ côn / đường kính trục chính: | BT40-140 / BT40-150 / HSKA63-150 |
Giới thiệu:

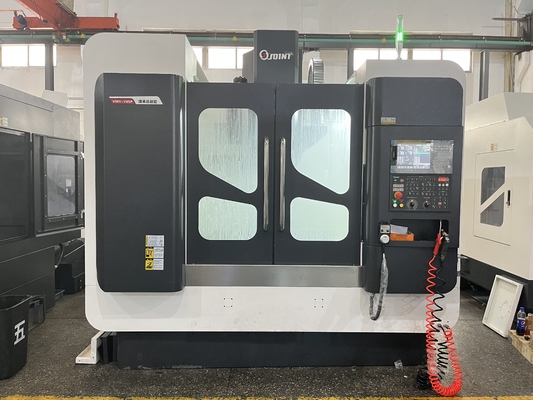

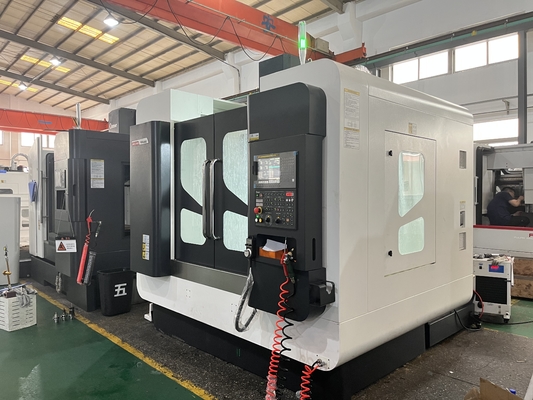

VMC-V85P là mô hình TỐT NHẤT, phù hợp nhất của chúng tôi để gia công khuôn và các bộ phận TỐC ĐỘ CAO VÀ CHÍNH XÁC CAO.Thiết kế thân máy bay được tối ưu hóa của nó có lợi hơn về hiệu suất xử lý một phần và độ chính xác và độ sạch của quá trình xử lý đường cong khuôn.Nó có thể được sử dụng rộng rãi trong các sản phẩm 3C, các bộ phận máy bay đặc biệt tự động, thiết bị điện tử, máy móc, ô tô, y tế gia công và các lĩnh vực gia công sản phẩm chính xác cao khác
Đặc tính sản phẩm:
1.Sử dụngphần mềm phân tích phần tử hữu hạnvàcông nghệ phát hiện rung độngđể kiểm tra nhiều lần thiết kế cấu trúc thân máy bay của nó, phá hủy V85P đó với các đặc tính chống biến dạng ổn định cao, đảm bảo độ cứng của toàn bộ máy và chống rung khi xử lý tốc độ cao.
2.Đế siêu rộng, Trục X rộng hơn 0,39m so với V85, giúp cải thiện độ ổn định của máy và độ mượt của chuyển động.
3. Ba trục thông qua đường ray dẫn hướng tuyến tính con lăn có tải trọng cao và độ cứng cao,Chiều rộng trục X / Y / Z là 45mm, tối ưu hóa khả năng cắt của máy.
4. Không có thiết kế đối trọng búa, trục Z tăng tốc độ động cơ để cải thiện khả năng đáp ứng của trục Z.
5.Cột thư rác lớn(Rộng hơn 260mm so với V85), bổ sung hướng dọc bên phải và bên trái trên thiết kế nền tảng.Tạp chí công cụ được cài đặt theo chiều ngang ở nền bên trái, cột báo động bị biến dạng do tạp chí công cụ được cài đặt bên cạnh.Cột áp dụng thiết kế xương cá nhịp lớn và cấu trúc gân chéo endolumen, để đáp ứng yêu cầu chuyển động tốc độ cao của phần trục Z và độ cứng quay tốc độ cao của trục chính, qua đó đảm bảo hệ số biến dạng tổng thể của cột và độ rung của máy công cụ sẽ được giảm xuống tối thiểu.
6.Thiết kế gia cố hộp trục chính, giảm rung khi trục chính quay ở tốc độ cao, và cải thiện khả năng cắt của máy.
7.Mũi vít bi V85P là 10, nhỏ hơn nhiều so với các loại khác thông qua việc giảm khoảng cách vít me bi để tăng độ chính xác của quá trình gia công.
Sản phẩm Thân máy bay:
Cơ sở siêu rộng
Đường sắt tuyến tính con lăn có độ cứng cao
Hộp trục chính gia cố Cột dài
Không có thiết kế quá trọng lượng búa
Trang bị tiêu chuẩn:
| 1. Hệ thống điều khiển Mitsubishi / Fanuc với Chức năng AICC2 2. Nắp đậy hoàn toàn kèm theo 3. Hệ thống khí nén 4. Hệ thống bôi trơn Anto 5. Hệ thống làm mát bộ phận làm việc 6. Trao đổi nhiệt 7. Súng hơi 8. Súng bắn nước 9. Dầu làm mát trục chính 10 Đánh bóng phía sau 11. Tay quay 12. Giao diện RS232 13. Đèn báo động 14. Đèn làm việc 15. Hướng dẫn cách che 16. Tài liệu kỹ thuật 17. Hướng dẫn vận hành 18. Băng tải phoi loại xích 19. Bộ làm mát dầu trục chính 20. Bộ trao đổi nhiệt 21. Tạp chí công cụ 24T |
Phụ kiện tùy chọn: 2. 5 trục |
Tổng quan:
Người liên hệ: vera
