Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước bàn: | 1000 * 550mm | Gia công: | Gia công các bộ phận |
|---|---|---|---|
| Tốc độ quay: | 10000/12000/15000 vòng / phút | Hành trình trục X / Y / Z: | 800/540 / 540Mmm |
| Loại ba trục: | Hướng dẫn tuyến tính | Khoảng cách giữa trục chính và bàn làm việc: | 140-690mm |
| Ba trục tốc độ di chuyển nhanh chóng: | 48/48/48m / phút | Cắt nguồn cấp dữ liệu: | 15 phút / phút |
Đặc điểm sản xuất:
1. Cải thiện cấu trúc của nó theo phân tích lực: Mở rộng hộp trục chính và bề mặt lắp đường dẫn tuyến tính của cột, trục Z tăng lên 6 slide, chân đế và cột với cấu trúc nhịp lớn đặc biệt, nâng cao độ cứng của máy hoàn toàn.
2. Tối ưu hóa thiết kế đường ống dẫn dầu, van điện từ, bơm dầu, và những thiết kế trực quan tập trung khác.Khách hàng có thể nhìn thấy tất cả chúng qua cửa sổ trong suốt trong một lần.Kiểm tra tất cả nhanh chóng trong một lần nếu có gì đó sai.
3. Được trang bị hệ thống xả chip lưu lượng cao, cấu trúc đa bộ lọc của bể nước, đáp ứng yêu cầu loại bỏ chip tốc độ cao.Giảm hỏng hóc do tắc nghẽn máy bơm.
4. Với đặc điểm tốc độ cấp liệu cao, tốc độ quay xử lý cao.

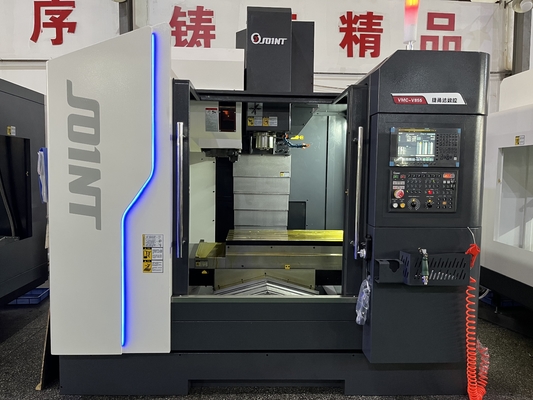

Tại sao chúng tôi thiết kế VMC-V855
1.Đầu tiên, độ cứng được tăng cường đáng kể.Một số model V855, V856 trên thị trường, tức là độ cứng được tăng lên, chỉ cần nới rộng chân đế thì độ cứng được cải thiện, nhưng không nhiều lắm, vì từ phân tích lực, lực lớn nhất là hộp trục và cột, và cuối cùng là để tiến hành đến ghế cuối.Vì vậy, V855 của chúng tôi dựa trên phân tích lực và cải tiến cấu trúc của hộp trục chính (xem video) trên thân máy bay được mở rộng và trụ được rút ngắn, bề mặt lắp đường ray trụ mở rộng, trục Z tăng lên 6 thanh trượt, cột trên cả hai hai bên của việc mở rộng, tăng khung thư viện dao, trên cả hai mặt của sự cân bằng, nó được thông qua thiết kế của máy khuôn chính xác cao V85P, cơ sở cũng được mở rộng, độ cứng của máy được tăng lên trên bảng.Cấu trúc của V855 có thể chịu được quán tính được tạo ra bởi tốc độ gia công nhanh, trong máy công cụ cấp tốc nhanh, đặc tính phản ứng động tổng thể cao hơn, so với kiểu THE V85, tốc độ cắt có thể được tăng tốc, hiệu quả cắt sẽ tốt hơn, nhưng cũng có thể dễ dàng gia công các bộ phận bằng thép.Bây giờ chúng tôi sử dụng dao phay A ф 16, gia công thép 45, tốc độ tiến dao 3500, tốc độ 4000, chiều sâu dây 50, máy công cụ không rung, rất êm, không có âm thanh rung.Hãy xem hiệu quả xử lý, đường dao ngay ngắn, mịn và sáng.
2. Hợp tác với Fanuc, chúng tôi đã phát triển một trang độc lập để hiển thị các chức năng báo động và bảo dưỡng của máy bơm dầu và máy công cụ tiếp nhiên liệu.Bạn có thể thao tác trên một trang bằng cách nhấp trực tiếp mà không cần chuyển sang các trang khác nhau, điều này giúp tăng tốc hiệu quả hoạt động của người dùng.
3.Có 10 tham số cấp trong hệ thống.Người dùng có thể chọn các cấp khác nhau theo yêu cầu xử lý của riêng họđến get các hiệu ứng xử lý khác nhau.Fhoặc ví dụ, gia công thô, lựa chọningmức độ10, có thể đạt hiệu quả xử lý cao.Khi bạn justcần độ hoàn thiện thấp, bạn có thể chọn mức độ5, tốc độ xử lý sẽ trở nên chậm hơn đối vớikết thúcChế biến.Chúng tôi cũng thiết lập một mô-đun lưu trữ gói chuyên nghiệpcho máy nàyNgoài ra.Nếu khách hàng có yêu cầu xử lý đặc biệt và thường xuyên, các thông số điều chỉnh của nó có thể được lưu trữ trong mô-đun, sau đó khách hàng có thể sử dụng trực tiếp mô-đun này khi gia công các bộ phận tương tự, không cần điều chỉnh lại.Mô-đun lưu trữ này là công nghệ độc đáo của chúng tôi.Các sản phẩm tương tự hiện nay trên thị trường không có công nghệ nàyở Trung Quốc.
Sự chỉ rõ:
| Người mẫu | V855 | |||
| Đi du lịch | Hành trình trục X | mm | 800 | |
| Hành trình trục Y | mm | 540 | ||
| Hành trình trục Z | mm | 540 | ||
| Khoảng cách giữa trục chính và bàn | mm | 140-690 | ||
| Khoảng cách giữa trục chính và cột | mm | 590 | ||
| Bàn | Kích thước | mm | 1000 * 500 | |
| Trọng tải | Kilôgam | 500 | ||
| Kích thước khe T | mm | 3-18-130 | ||
| Con quay | Côn | BT40 | ||
| Đường kính trả góp | mm | Φ150 | ||
| Tốc độ quay | r / phút | Đai 50-10000 / Trực tiếp 12000/15000 | ||
| Ba trục | Mô-men xoắn đầu ra động cơ trục X, Y | NM | 13,7 / 11 | |
| Mô-men xoắn đầu ra động cơ trục Z | NM | 22,5 / 20 | ||
| Tốc độ động cơ trục X, Y | KW | 2.0 / 1.8 | ||
| Tốc độ động cơ trục Z | KW | 3/3 | ||
| Cắt nguồn cấp dữ liệu | m / phút | 15 | ||
| Nguồn cấp dữ liệu nhanh | m / phút | 48/48/48 | ||
| Tạp chí công cụ loại cánh tay | Năng lực công cụ | T | 24 | |
| Đường kính tối đa / chiều dài / trọng lượng của dụng cụ | mm / mm / kg | 80/200/8 | ||
| Đường kính tối đa của dụng cụ (không có dụng cụ) | mm | 150 | ||
| Thời gian thay công cụ (TT) | S | 2,8 | ||
| Sự chính xác | Định vị chính xác (X / Y / Z) | mm | 0,006 / 0,006 / 0,006 | |
| Độ chính xác định vị lặp lại (X / Y / Z) | mm | 0,005 / 0,005 / 0,005 | ||
| Khác | Kích thước | mm | 2450 * 2535 * 2660 | |
| Công suất điện | KVA | 15 | ||
| Trọng lượng | Kilôgam | 5200 | ||
|
Trang bị tiêu chuẩn: 1. Hệ thống điều khiển Mitsubishi / Fanuc |
Phụ kiện tùy chọn: 1. Băng tải kiểu trục vít |
Ngành ứng dụng:
Tổng quan:
Bưu kiện:
1. Pallet gỗ (hộp gỗ) của chúng tôi sẽ hun trùng và có thể nhận được chứng chỉ khử trùng.
2. gói của chúng tôi sẽ rất cẩn thận cho các bộ phận, phụ kiện cho máy.
Mỗi bộ phận, phụ kiện cần tháo ra khỏi máy, chúng tôi sẽ sử dụng bông ngọc trai và màng trong suốt để đóng gói.
Và ghi lại chúng.
Người liên hệ: vera
