Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Du lịch: | 800 * 550 * 700mm | Khoảng cách giữa trục chính và bàn: | 110-810mm |
|---|---|---|---|
| Tốc độ trục chính: | 8000 vòng / phút | Con quay: | 7,5kw BT40 45 ° |
| Nguồn cấp dữ liệu nhanh: | 24/24 / 18m / phút | Tải tối đa: | 500kg |
| Định vị chính xác: | 0,006 / 0,006 / 0,008 | Kích thước: | 2750 * 2380 * 2800mm |
| Điểm nổi bật: | Trung tâm gia công CNC 7,5Kw,Trung tâm gia công CNC nạp 18m / phút |
||

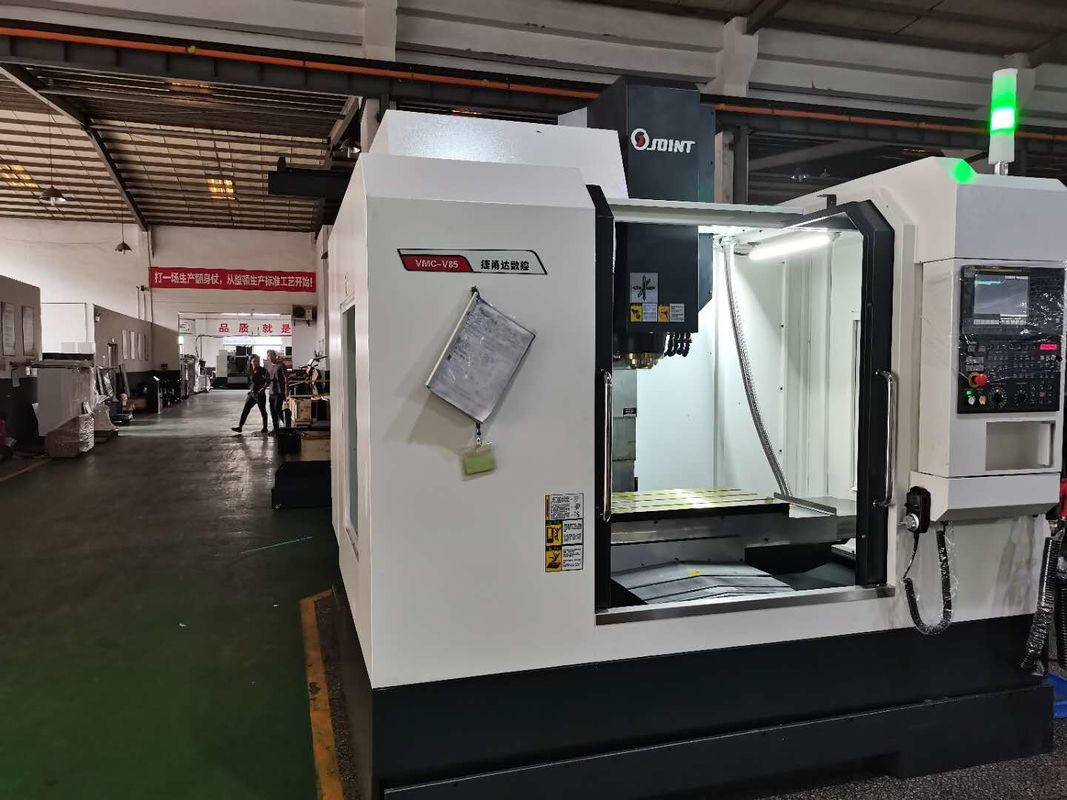

Công suất 7,5 Kw Trung tâm gia công CNC 4 trục quay
Ưu điểm của sản phẩm:
1. Bảo vệ bên ngoài của máy công cụ của máy công cụ sử dụng cấu trúc bảo vệ đầy đủ.Nó là hoạt động thuận tiện, an toàn và đáng tin cậy, và hình dạng đẹp.
2. Ray dẫn hướng và vít me bi hướng X, Y, Z đều sử dụng thiết bị bảo vệ để đảm bảo vít và thanh dẫn được sạch sẽ và chính xác.
3. Bộ phận trục chính có tốc độ cao, độ chính xác cao, độ cứng cao, với khả năng chịu tải lớn của trục và xuyên tâm.
4. Nguồn cấp dữ liệu hướng X, Y, Z thông qua vít bi dẫn lớn tải trước vòng bên trong với đai ốc kép nên có tốc độ tiến dao cao.
5. Trục Z khớp với đối trọng để giữ thăng bằng, đảm bảo hộp trục chính hoạt động trơn tru và ổn định.
6. Model này phù hợp với các yêu cầu phức tạp, nhiều quá trình, độ chính xác cao, cần nhiều loại máy công cụ thông dụng và nhiều loại dụng cụ, dụng cụ khác nhau, sau nhiều lần kẹp và điều chỉnh để hoàn thành việc gia công các chi tiết với lô phù hợp.Loại hộp gia công chính, bề mặt cong phức tạp, các bộ phận có hình dạng đặc biệt, tấm, nắp, bộ phận dạng tấm.Được sử dụng rộng rãi trong lĩnh vực điện tử, máy móc, ô tô, máy bay, hàng không vũ trụ, hàng hải, quốc phòng và các lĩnh vực sản phẩm khác.
Đặc điểm kỹ thuật của trung tâm máy đứng VMC857L
| Mô hình | Đơn vị | VMC-857L | ||
| Du lịch | Trục X | mm | 800 | |
| Trục Y | mm | 550 | ||
| trục Z | mm | 700 | ||
| Khoảng cách giữa trục chính và bàn | mm | 110-810 | ||
| Bàn làm việc | Kích thước bàn | mm | 1000 * 520 | |
| Tối đaTải bàn | Kilôgam | 500 | ||
| Khe T | Chiếc － mm-mm | 5-18-90 | ||
| Định vị chính xác | Trục X / Y / Z | mm | 0,006 / 0,006 / 0,008 | |
| Định vị chính xác lặp lại | Trục X / Y / Z | mm | 0,005 / 0,005 / 0,007 | |
| Con quay | Tốc độ quay trục chính | Rpm | 8000 | |
| Côn trục chính | BT40 45 ° | |||
| Đường kính | mm | Φ150 | ||
| Nguồn cấp dữ liệu nhanh | Trục X / Y / Z | m / phút | 24/24/18 | |
| Cắt nguồn cấp dữ liệu | Trục X / Y / Z | m / phút | 10 | |
| Tạp chí dụng cụ | Loại ô | Kích thước | Công cụ | 20 |
| Thời gian thay đổi quá nhiều (TT) | S | 6 | ||
| Tối đađường kính / chiều dài / trọng lượng của dụng cụ | mm | 100/150/8 | ||
| Đường kính dao tối đa (không có dao liền kề) | mm | 180 | ||
| Loại cánh tay | Kích thước | Công cụ | 24 | |
| Thời gian thay dao (TT) | S | 2,8 | ||
| Tối đađường kính / / chiều dài / trọng lượng của dụng cụ | mm | 80/200/8 | ||
| Đường kính dao tối đa (không có dao liền kề) | mm | 150 | ||
| Tổng công suất điện | KVA | 15 | ||
| Trọng lượng của máy |
Kilôgam
|
5400 | ||
|
Kích thước |
mm | 2750 * 2380 * 2600 | ||
Trang bị tiêu chuẩn:
Hệ thống điều khiển Fanuc / Mitsubishi
Bao gồm đầy đủ
Hệ thống định vị mã hóa tích hợp trục chính
Hệ thống phản hồi bộ mã hóa bên trong ba trục
Hệ thống bôi trơn tự động
Hệ thống khí nén
Giao diện RS 232
Đơn vị vận hành
Ánh sáng làm việc
Hộp công cụ và dụng cụ
Phụ kiện tùy chọn:
Bộ điều khiển Siemens hoặc hệ thống điều khiển khác
Dầu làm mát trục chính
Tạp chí công cụ loại ô
Tạp chí công cụ loại cánh tay
Băng tải tự động loại trục vít
Tạp chí công cụ loại chuỗi
Bàn quay 4 trục
Trục phun vòng
