Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bảng kích thước: | 1300 * 650mm | Du lịch: | 1100 * 600 * 750mm |
|---|---|---|---|
| Khoảng cách giữa trục chính và bảng: | 110-860mm | T-Slot: | 5-18-122 |
| Trục chính Max Torque: | 52,5NM | Mô-men xoắn 3 trục: | 20NM |
| Tổng công suất điện: | 20kVA | Trọng lượng: | 7500kg |
| Điểm nổi bật: | máy phay vmc cnc,máy đúc cnc |
||

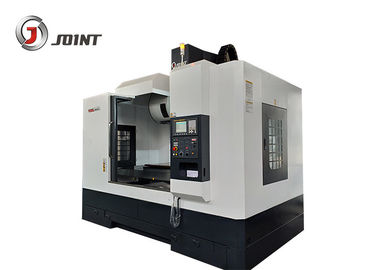

Máy CNC trục đứng du lịch 1100mm cho bộ phận gia công Công suất 20KVA
Tính năng sản phẩm:
1. Đế, khối trượt, băng ghế làm việc, cột dọc, hộp trục chính và các bộ phận cơ bản chính khác sử dụng gang chất lượng cao.
2. Đường ray dẫn hướng của trục X, Z, Y là thanh dẫn hình chữ nhật bằng nhựa, tốc độ nhanh, loại bỏ các vết nứt không liên tục, độ cứng cao, ma sát thấp, tiếng ồn thấp, tăng nhiệt độ thấp.
3. Trục Z khớp với đối trọng để giữ cân bằng, đảm bảo hộp trục chính hoạt động trơn tru và ổn định.
4. Nguồn cấp dữ liệu của hướng X, Y, Z thông qua vòng bi phía trước tải trước vít bi lớn bằng đai ốc đôi để nó có tốc độ nạp cao.
5. Bộ phận trục chính có tốc độ cao, độ chính xác cao, độ cứng cao, khả năng chịu tải lớn của trục và hướng tâm.
6. Hướng dẫn đường ray và vít bi của trục cứng X, Y, Z, tất cả đều sử dụng thiết bị bảo vệ để đảm bảo rằng vít và hướng dẫn sạch và chính xác.
7. Bảo vệ bên ngoài máy công cụ của máy công cụ sử dụng cấu trúc bảo vệ đầy đủ. Đó là hoạt động thuận tiện, an toàn và đáng tin cậy, và hình dạng đẹp.
Dịch vụ sản phẩm:
1. Thay thế phụ tùng bị hỏng hoặc bị lỗi miễn phí trong thời gian bảo hành.
2. Luôn luôn phục vụ 24 giờ cho khách hàng của chúng tôi
3. Kỹ sư dịch vụ ở nước ngoài có sẵn, dịch vụ sau bán hàng có sẵn ở một số khu vực.
4. Hành động nhanh và trả lời các câu hỏi kỹ thuật bất cứ lúc nào trong toàn bộ vòng đời của máy.
Đặc điểm kỹ thuật của trung tâm máy dọc VMC1160L
| Mô hình | Đơn vị | VMC-1160L | ||
| Du lịch | Trục X | mm | 1100 | |
| Trục Y | mm | 600 | ||
| trục Z | mm | 750 | ||
| Khoảng cách giữa trục chính và bảng | mm | 110-860 | ||
| Bàn làm việc | Kích thước bảng | mm | 1300 * 650 | |
| Tối đa Tải trọng của bảng | Kilôgam | 1000 | ||
| Khe T | Cái － mm-mm | 5-18-122 | ||
| Định vị chính xác | Trục X / Y / Z | mm | 0,01 / 0,008 / 0,008 | |
| Độ chính xác định vị lặp lại | Trục X / Y / Z | mm | 0,008 / 0,006 / 0,006 | |
| Con quay | Tốc độ quay trục chính | Chiều | 8000 | |
| Trục chính côn | BT40 | |||
| Đường kính | mm | Φ150 | ||
| Mô hình đinh tán | BT40 45 ° | |||
| Thức ăn nhanh | Trục X / Y / Z | m / phút | 30/12/18 | |
| Cắt thức ăn | Trục X / Y / Z | m / phút | 10 | |
| Tạp chí công cụ | Loại dù | Kích thước | Công cụ | 20 |
| Quá thay đổi thời gian (TT) | Giây | 6 | ||
| Tối đa đường kính / chiều dài / trọng lượng của dụng cụ | mm | 100/200/8 | ||
| Đường kính công cụ tối đa (không có công cụ liền kề) | mm | 180 | ||
| Kiểu cánh tay | Kích thước | Công cụ | 24 | |
| Thời gian thay đổi công cụ (TT) | giây | 3,5 giây | ||
| Tối đa đường kính / / chiều dài / trọng lượng của dụng cụ | mm | 80/200/8 | ||
| Đường kính công cụ tối đa (không có công cụ liền kề) | mm | 150 | ||
| Tổng công suất điện | KVA | 20 | ||
| Trọng lượng máy | Kilôgam | 7500 | ||
| Kích thước | mm | 3300 * 2800 * 2950 | ||
Trang bị tiêu chuẩn:
Hệ thống điều khiển Fanuc / Mitsubishi
Bao kín
Hệ thống vị trí mã hóa trục chính
Hệ thống phản hồi mã hóa bên trong ba trục
Hệ thống bôi trơn tự động
Hệ thống khí nén
Giao diện RS 232
Đơn vị vận hành
Ánh sáng làm việc
Hộp công cụ và công cụ
Phụ kiện tùy chọn:
Bộ điều khiển Siemens hoặc hệ thống điều khiển khác
Làm mát dầu trục chính
Tạp chí công cụ ô
Tạp chí công cụ loại Arm
Băng tải tự động loại vít
Tạp chí công cụ loại chuỗi
Bàn xoay 4 trục
Trục phun vòng
