Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bàn làm việc: | 700 * 420mm | Hành trình trục X / Y / Z: | 600/400/350mm |
|---|---|---|---|
| Khoảng cách từ mũi trục chính đến bàn làm việc: | 135-485mm | Côn trục chính: | Trục chính mũi ngắn BT30 / φ100 |
| Tốc độ quay trục chính: | 20000/24000 vòng / phút | Tạp chí dụng cụ: | Tạp chí công cụ 21T Đài Loan |

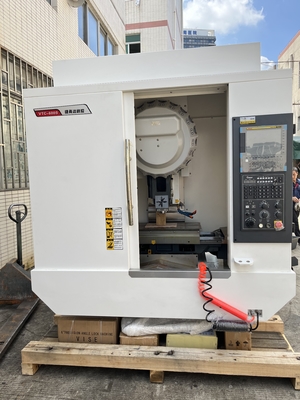

Giơi thiệu sản phẩm:
Dòng sản phẩm này được sản xuất tinh xảo theo tiêu chuẩn máy nhập khẩu, với đặc tính ổn định cao, tốc độ cao, hiệu suất khoan và khai thác hiệu quả cao.Nó được sử dụng rộng rãi trong 3C, 5G, xử lý vỏ của thiết bị điện tử, các bộ phận và chế biến vỏ của hàng không vũ trụ, phụ tùng ô tô nhỏ, thiết bị y tế và các ngành công nghiệp khác
Đặc điểm sản phẩm:
1. Ba trục đều là cặp dẫn hướng tuyến tính, tốc độ tiến dao nhanh của chúng là 48m / phút.
2. Tăng cường độ cứng của nó khi thiết kế xây dựng, do đó ngoại trừ các chức năng khoan cơ bản, nó cũng có thể được sử dụng để phay các bộ phận bằng nhôm có độ bền thấp.
3.Các cấu hình khác nhau của mô-đun, cho khách hàng đáp ứng các nhu cầu xử lý khác nhau với sự lựa chọn cá nhân hóa: trục quay 2000/24000 RPM, thư viện dao 16 hoặc 21
Người nộp đơn công nghiệp:
Vỏ điện thoại Phần cơ Phần máy ảnh kỹ thuật số
Thông số sản phẩm:
| Mục | Đơn vị | Thông số |
| Hành trình trục X | mm | 600 |
| Hành trình trục Y | mm | 400 |
| Hành trình trục Z | mm | 300 |
| Khoảng cách giữa bề mặt trục chính và bàn làm việc | mm | 150-450 |
| Khoảng cách giữa tâm trục chính và cột | mm | 420 |
| Kích thước bàn làm việc | mm | 700 * 400 |
| Tải trọng tối đa của bàn làm việc | KILÔGAM | 300 |
| Số rãnh chữ T (Không * kích thước * cao độ) | mm | 3-14 * 125 |
| Đặc điểm kỹ thuật của giá đỡ dụng cụ | BT30 | |
| Đường kính lắp đặt | mm | 100 |
| Đặc điểm kỹ thuật đinh tán | BT30 45 ° | |
| Phạm vi tốc độ quay | r / phút | 20000/24000 |
| Đánh giá đầu ra | NM | 14,1 / 11,8 |
| Tỷ lệ động cơ trục chính | KW | 3,7 / 3,7 |
| Mô-men xoắn đầu ra động cơ trục X / Y | NM | 9/8 |
| Mô-men xoắn đầu ra động cơ trục Z | NM | 22,5 / 12 |
| Tốc độ động cơ trục X / Y | KW | 1,5 / 2,5 |
| Tốc độ động cơ trục Z | KW | 3 / 2,7 |
| Cắt nguồn cấp dữ liệu | m / phút | 15 |
| Tốc độ di chuyển nhanh trục X, Y, Z | m / phút | 48/48/48 |
| Định vị chính xác | mm | 0,005 / 0,005 / 0,005 |
| Định vị chính xác nhanh chóng | mm | 0,004 / 0,004 / 0,004 |
| Kích thước | mm | 1900 * 2440 * 2650 |
| Tổng công suất điện của máy | KVA | 15 |
| Trọng lượng máy chủ | KILÔGAM | 2900 |
Trang bị tiêu chuẩn:
1. Hệ thống điều khiển Fanuc / Mitsubishi
2. Nắp đóng hoàn toàn
3. Ba trục Rexroth đường dẫn tuyến tính
4. Trục quay TaiwanSPINDER (đường kính BT30 / 100/20000 vòng / phút)
5. Tạp chí công cụ servo 21T Đài Loan
6. Bộ làm mát dầu trục chính
7. Trao đổi nhiệt
8. Hộp đựng dụng cụ BT30 1pic;6 '' vise 1pic;bộ kẹp 1 bộ
9. Hệ thống penumatic
10. Hệ thống bôi trơn tự động
11. Hệ thống làm mát bộ phận làm việc
12. Súng hơi / súng bắn nước sạch
Phụ kiện tùy chọn:
1. Băng tải chip tự động loại chuỗi
2. 4 trục
