Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Trung tâm máy dọc VMC1690 | Bảng kích thước: | 1800 * 900mm |
|---|---|---|---|
| Du lịch trục X / Y / Z: | 1600/900 / 680mm | Tốc độ trục chính: | 6000 vòng / phút |
| Trục chính côn: | BT50 | Khoảng cách giữa trục chính và bảng: | 160-840 mm |
| Khối lượng tịnh: | 13200kg | Tải trọng tối đa: | 1600kg |
| Điểm nổi bật: | máy cnc vmc,máy phay cnc |
||

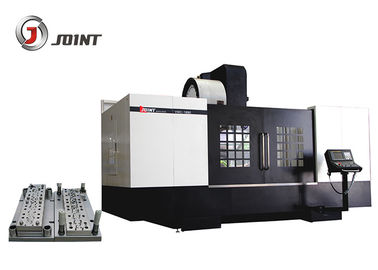

1600mm X Trục du lịch Máy dọc CNC Máy công cụ VMC1690 BT50 Trục chính Đài Loan
Chi tiết nhanh:
1. Thành phần chính là gang có độ bền cao, ổn định vi cấu trúc, đảm bảo độ ổn định của máy công cụ sử dụng lâu dài.
2. Cột ở dưới cùng của cấu trúc loại cầu A, kết hợp với đế hộp lớn, làm giảm đáng kể độ rung của máy khi cắt nặng
3. Ổ trục vít bóng chính xác trước khi mở rộng
4. Đơn vị trục chính tốc độ cao, độ chính xác cao, độ cứng cao
5. Thiết kế tách dầu-nước
6. Bôi trơn tự động không liên tục
7. Hệ thống dao cạo tự động
Tính năng sản phẩm:
1. Trung tâm gia công dọc có thể được áp dụng cho nhiều lĩnh vực như gia công cơ khí và sản xuất khuôn mẫu, canadapt từ gia công thô đến yêu cầu gia công hoàn thiện.
2. VMC1690 có các đặc tính của độ chính xác cao, hiệu quả cao, được sử dụng rộng rãi trong ngành hàng không vũ trụ, công nghiệp quân sự, khuôn mẫu, ô tô, động cơ đốt trong, máy dệt, chế biến máy móc hóa chất, dầu, điện tử và các ngành công nghiệp khác.
3. Trượt độ chính xác cao và đường kính lớn của vít bóng được sử dụng, có thể làm cho máy hoạt động ổn định ở tốc độ cao khi trong điều kiện gia công tốc độ cao và cường độ cao.
4. Đế có độ cứng cao và đế cột rộng được làm bằng gang đúc meehanite được làm nguội và cứng lại nhằm cải thiện độ cứng của cột trên trục X và trục Y. Cột được thiết kế đặc biệt cũng có thể hấp thụ các cú sốc.
5. Chủ yếu được sử dụng để gia công phức tạp trên phôi.
Đặc điểm kỹ thuật của trung tâm máy dọc VMC1690
| Mô hình | Đơn vị | VMC1690 | ||
| Du lịch | Trục X | mm | 1600 | |
| Trục Y | mm | 900 | ||
| trục Z | mm | 680 | ||
| Khoảng cách giữa trục chính và bảng | mm | 160-840 | ||
| Bàn làm việc | Kích thước bảng | mm | 1800 * 900 | |
| Tối đa Tải trọng của bảng | Kilôgam | 1600 | ||
| Khe T | Cái － mm-mm | 5-22-165 | ||
| Định vị chính xác | Trục X / Y / Z | mm | 0,012 / 0,01 / 0,008 | |
| Độ chính xác định vị lặp lại | Trục X / Y / Z | mm | 0,01 / 0,008 / 0,007 | |
| Con quay | Tốc độ quay trục chính | Chiều | 6000 | |
| Trục chính côn | BT50 | |||
| Đường kính | mm | 55155 | ||
| Mô hình đinh tán | BT50 45 ° | |||
| Thức ăn nhanh | Trục X / Y / Z | m / phút | 15/15/12 | |
| Cắt thức ăn | Trục X / Y / Z | m / phút | số 8 | |
| Tạp chí công cụ | Loại dù | Kích thước | Công cụ | 20 |
| Quá thay đổi thời gian (TT) | Giây | 6 | ||
| Tối đa đường kính / chiều dài / trọng lượng của dụng cụ | mm | 134/200/15 | ||
| Đường kính công cụ tối đa (không có công cụ liền kề) | mm | 185 | ||
| Kiểu cánh tay | Kích thước | Công cụ | 24 | |
| Thời gian thay đổi công cụ (TT) | giây | 3,5 giây | ||
| Tối đa đường kính / / chiều dài / trọng lượng của dụng cụ | mm | 110/200/15 | ||
| Đường kính công cụ tối đa (không có công cụ liền kề) | mm | 200 | ||
| Tổng công suất điện | KVA | 45 | ||
| Trọng lượng máy | Kilôgam | 13200 | ||
| Kích thước | mm | 5000 * 4300 * 3600 | ||
Trang bị tiêu chuẩn:
Hệ thống điều khiển Fanuc
Trục xoay 6000Rpm
Bao kín
Hệ thống vị trí mã hóa trục chính
Hệ thống phản hồi mã hóa bên trong ba trục
Hệ thống bôi trơn tự động
Hệ thống khí nén
Giao diện RS 232
Đơn vị vận hành
Giao diện RS232 + đèn làm việc
Hộp công cụ và công cụ
Phụ kiện tùy chọn:
Bộ điều khiển Siemens hoặc hệ thống điều khiển khác
Làm mát dầu trục chính
Bộ trao đổi nhiệt
Tạp chí công cụ ô
Tạp chí công cụ loại Arm
Băng tải tự động loại vít
Tạp chí công cụ loại chuỗi
Bàn xoay 4 trục
Trục phun vòng
