Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bảng kích thước: | 2000 * 1600mm | Du lịch: | 2000 * 200 * 1000mm |
---|---|---|---|
Cổng trục: | 2000mm | Diatance giữa trục chính và côn: | 250-1250mm |
Màu: | Tùy chọn | động cơ: | 22kW |
Trục chính côn: | BT50 | Định vị chính xác: | 0,01mm |
Điểm nổi bật: | máy phay cnc đôi cột,trung tâm gia công kiểu cầu |

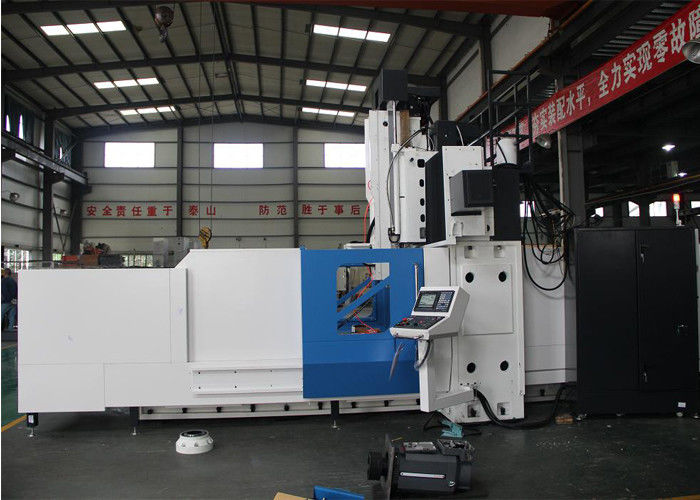

Đầu bánh răng trung tâm gia công CNC loại 1000mm với đầu phay chất lượng cao Đài Loan BTMC1302
Tính năng sản phẩm
1. Hợp tác với trung tâm gia công loại hàng đầu của thương hiệu Nicholasish trong công nghệ trong nhiều năm
2. Thông qua thiết kế mô-đun, thực hiện nhiều loại tối ưu hóa khác nhau
3. Liên tục tối ưu hóa các tính năng cơ học của trung tâm gia công loại cổng
4. Đáp ứng các nhu cầu xử lý khách hàng khác nhau và phương trình giao hàng nhanh
5. Áp dụng kỹ thuật kiểm soát nhiệt độ
6. Cát nhựa chất lượng cao đúc.
Phạm vi ứng dụng rộng
1. Cấu trúc đầu trục chính hộp, tăng cường nội lực của cơ và xương
2. Được trang bị hộp thu bánh răng AF (tiếng Đức) hoặc hộp đựng loại bánh răng (Đài Loan)
3. Vòng bi vát siêu chính xác nsk p4 của Nhật Bản và hỗ trợ nhịp dài được sử dụng để hỗ trợ trục chính chịu được lực đẩy xuyên tâm và hướng trục mạnh và để loại bỏ rung động
gây ra bởi cắt tải nặng.
4. Có thể được trang bị đầu phay loại kết nối trực tiếp
5. Trục xoay Đài Loan với Ổ đĩa Răng Im lặng Tốc độ Cao Nhật Bản
6. Trục xoay tốc độ cao, có thể đạt được tốc độ cắt cao.
Thông số kỹ thuật của trung tâm máy kiểu cnc
Mô hình | BTMC1802 |
Kích thước bảng | 2000 * 1600mm |
X aixs du lịch | 2000mm |
Du lịch trục Y | 2000mm |
Du lịch trục Z | 1000mm |
Cổng trục | 2000mm |
Khoảng cách giữa trục chính và bảng | 250-1250mm |
Tốc độ quay trục chính | 6000 vòng / phút |
Trục chính côn | BT50 |
Động cơ trục chính | 22kw |
Bàn làm việc Tslot | 7-22 * 125 |
Thức ăn nhanh trục X | 12 |
Thức ăn nhanh trục Y | 12 |
Thức ăn nhanh trục Z | 12 |
Cắt thức ăn | số 8 |
Định vị chính xác | 0,01mm / phút |
Đơn vị di chuyển tối thiểu | 0,001mm |
Khối lượng tịnh | 24000kg |
Tải tối đa của bảng | 4000kg |
Kích thước | 7200 * 4100 * 4700mm |
Cấu hình chuẩn
1. Hệ thống FANUC
2. exchaner nhiệt trong tủ điều khiển điện
3. Thiết bị làm mát bể nước
4. Máy phát xung thủ công
5. Thiết bị bôi trơn tự động
6. Đèn làm việc
7. Vỏ bảo vệ bên ngoài
8. Đèn cảnh báo ba màu
9. Thiết bị thổi trục chính
10. Giao diện đầu ra tiêu chuẩn RS-232
11. Tay cầm súng hơi
12. LCD
13. Súng nước
14. Hộp công cụ và công cụ
15. Tủ điều khiển điện
16. Hướng dẫn vận hành
17. Máy biến áp
Cấu hình tùy chọn
1. Hệ thống Mitsubishi
2. ATC (Thao tác)
3. Thiết bị làm mát dầu trục chính
4. Nước qua thiết bị trung tâm trục chính
5. Đĩa tách dầu-nước
6. Bàn làm việc xoay CNC (trục thứ 4)
7. Điều hòa không khí trong tủ điều khiển điện
8. Hệ thống phát hiện thang đo quang được bao kín hoàn toàn
9. Hệ thống kiểm tra độ dài công cụ tự động
10. Hướng dẫn sử dụng / Semi * góc phải tự động
12. Hộp số ZF
