Kích thước bảng: | 900 * 450mm | Du lịch: | 800 * 500 * 500mm |
---|---|---|---|
Khoảng cách giữa trục chính và bàn: | 170-670mm | Côn trục chính: | Trục chính mũi ngắn BT40-140 |
Hướng dẫn 3 trục: | 35 (vít bi) | Sự bảo đảm: | 1 năm |
Điểm nổi bật: | Tạp chí 10000Rpm Trung tâm gia công CNC,Trung tâm gia công CNC Tạp chí RS232,Công cụ máy phay Cnc 15KVA |

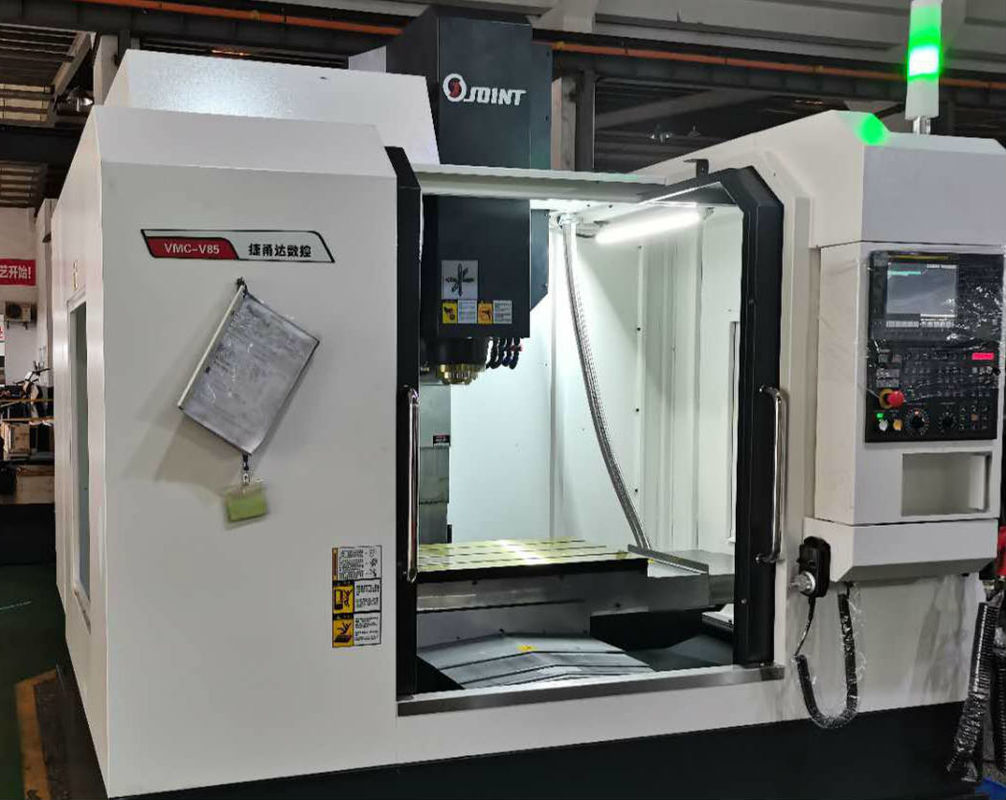

Máy phay CNC hạng nặng tạp chí công cụ Trung tâm gia công CNC:
Trang bị tiêu chuẩn
1. Hệ thống điều khiển Fanuc
2. trục chính 10000Rpm
3. Tạp chí công cụ loại cánh tay 24tools
4. Bộ làm mát dầu trục chính
5. Bộ trao đổi nhiệt
6. Bao gồm đầy đủ
7. Hệ thống vị trí mã hóa trục chính
8. Hệ thống phản hồi bộ mã hóa bên trong ba trục
9. Hệ thống bôi trơn tự động
10. Hệ thống khí nén
11. Giao diện RS232
12. Đơn vị vận hành
13. Giao diện RS232 + đèn làm việc
14. Hộp công cụ và dụng cụ
Ưu điểm của sản phẩm mô hình này:
Đầu tiên, cấu tạo thân máy. Tông toàn bộ bằng gang áp dụng kiểu hộp và cấu trúc kiểu tổng thể, giúp cải thiện độ ổn định của trung tâm máy.
Thứ hai, trục chính.TAiwan thương hiệu nổi tiếng trục chính với dầu làm mát nhập khẩu để làm mát trục chính, tăng tuổi thọ của ổ trục, giảm ảnh hưởng của biến dạng nhiệt trục chính trong quá trình xử lý.
Thứ ba, các bộ phận truyền động.Trục vít bi đã trải qua quá trình kéo căng trước để cải thiện độ cứng của các bộ phận truyền động và loại bỏ độ giãn dài của trục vít bi do hiệu ứng ứng suất nhiệt, cải thiện độ ổn định của độ chính xác của máy.
Đặc điểm kỹ thuật của trung tâm máy đứng V85
Mô hình | Đơn vị | V85 | ||
Du lịch | Trục X | mm | 800 | |
Trục Y | mm | 500 | ||
trục Z | mm | 500 | ||
Khoảng cách giữa trục chính và bàn | mm | 170-670 | ||
Bàn làm việc | Kích thước bàn | mm | 900 * 450 | |
Tối đaTải bàn | Kilôgam | 500 | ||
Khe T | Chiếc - mm-mm | 3-18-130 | ||
Định vị chính xác | Trục X / Y / Z | mm | 0,006 / 0,006 / 0,006 | |
Định vị chính xác lặp lại | Trục X / Y / Z | mm | 0,005 / 0,005 / 0,005 | |
Con quay | Tốc độ quay trục chính | Rpm | 10000 | |
Côn trục chính | BT40 | |||
Đường kính | mm | Φ140 | ||
Mô hình đinh tán | BT40 45 ° | |||
Nguồn cấp dữ liệu nhanh | Trục X / Y / Z | m / phút | 48/48/48 | |
Cắt nguồn cấp dữ liệu | Trục X / Y / Z | m / phút | 15 | |
Tạp chí dụng cụ | Loại cánh tay | Kích thước | Công cụ | 24 |
Thời gian thay dao (TT) | giây | 2,5 giây | ||
Tối đađường kính / / chiều dài / trọng lượng của dụng cụ | mm | 80/250/8 | ||
Đường kính dao tối đa (không có dao liền kề) | mm | 150 | ||
Tổng công suất điện | KVA | 15 | ||
Trọng lượng của máy |
Kilôgam
|
3800 | ||
Kích thước | mm | 2350 * 2100 * 2650 |
